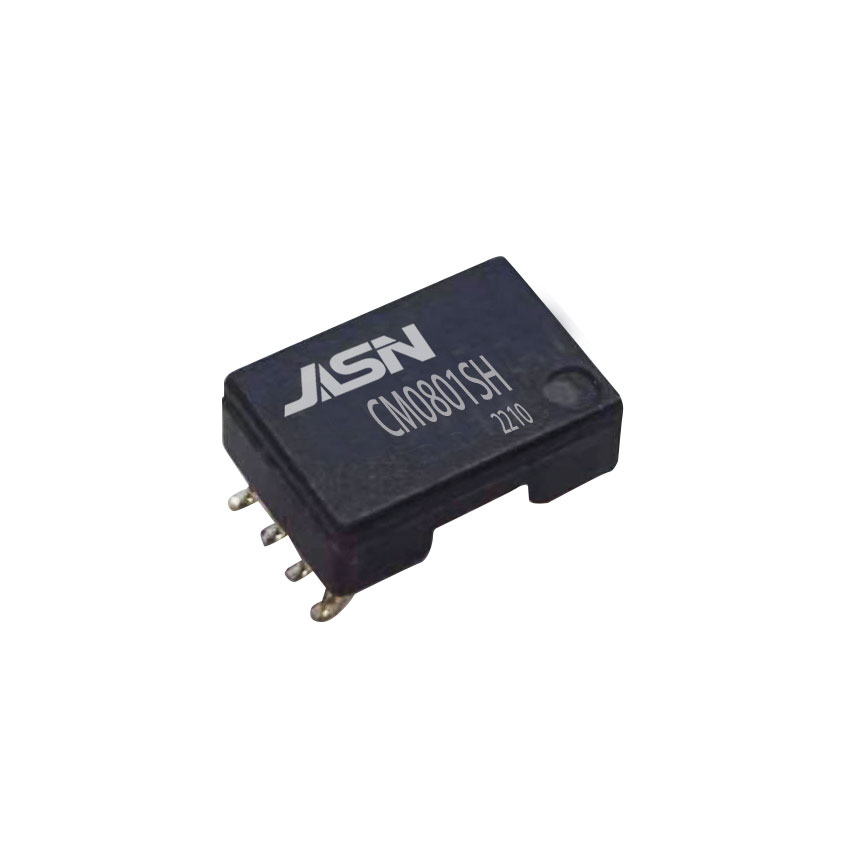

محول عزل واحد

OCL:

1-2 = 3-4 = 16uH دقيقة. @ 100 كيلو هرتز / 0.1 فولت

8-7 = 7uH دقيقة. @ 100 كيلو هرتز / 0.1 فولت

6-5 = 63uH دقيقة. @ 100 كيلو هرتز / 0.1 فولت

مرحبا وعاء:

4000VAC 2mA 6S

نسبة الدوران:

1-2: 3-4: 8-7: 6-5 = 3: 3: 2: 6 ± 5٪

LK:

1-4 مع (2-3 ، 5-6-7-8) قصيرة 0.5uH كحد أقصى @ 100 كيلو هرتز / 0.1 فولت

Cw / w

1-4 = 40pF Max (short2-3،6-7) @ 100 كيلو هرتز / 0.1 فولت
