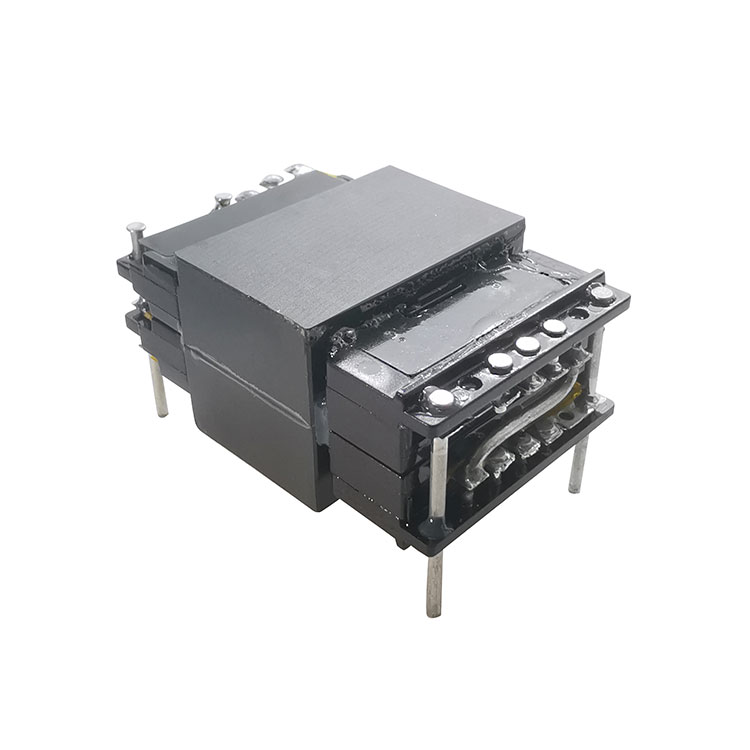

محول شحن EV

OCL:

دبوس 1-7 = 1.45mH دقيقة. @ 100 كيلو هرتز / 1 فولت

LK:

دبوس 1-7 (قصير 8-11.11-14) = 10.5uH كحد أقصى 100 كيلو هرتز 1 فولت

دبوس 1-7 (قصير 8-14) = 7.2uH كحد أقصى 100 كيلو هرتز 1 فولت

نسبة الدوران:

28: 6: 6 ± 3٪. @ 20 كيلو هرتز / 1.0 فولت

DCR:

1-7: 68 م © ماكس.

8-14: 8 م © ماكس.

مرحبا بوت:

N1-N2: 3750 فولت تيار متردد / 3 مللي أمبير / 60 ثانية.

N1-CORE: 3750 فولت تيار متردد / 3 مللي أمبير / 60 ثانية.

N2 / N3 - النواة: 500 فولت تيار متردد / 3 مللي أمبير / 60 ثانية.

IR:

N1-N2: 100MÎ © Min DC500V

لفائف النواة: 100MÎ © دقيقة DC500V
