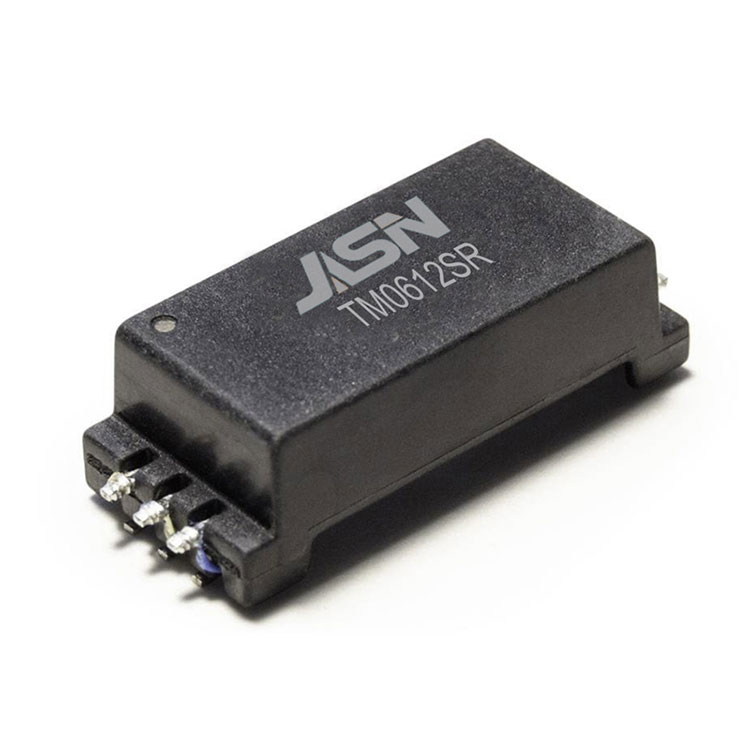

محول إشارة BMS

أوكل:

150uH ~ 450uH. @100 كيلو هرتز/0.1 فولت (-40 درجة مئوية إلى +125 درجة مئوية)

مرحبا وعاء:

8000 فولت تيار مستمر 1 مللي أمبير 2 ثانية

نسبة المنعطفات:

1:1±2%

محاثة التسرب::

0.5uH كحد أقصى @ 100 كيلو هرتز/0.1 فولت

دي سي آر:

0.45 أوم ماكس. @ جانب المحولات

0.80ohm كحد أقصى. @ سم جانب الاختناق

فقدان الإدراج:

-1.2 ديسيبل بحد أقصى 4 ميجا هرتز

تعويض الخساره:

-6 ديسيبل دقيقة عند 4 ميجا هرتز (مخرج Z = 100 أوم)

كمر:

-50 ديسيبل نوع @1- 100 ميجا هرتز

بناء التصميم:

العزل المقوى لكل IEC62477-1،IEC60664- 1.IEC62368-1؛

جهد التشغيل يصل إلى 1500 فولت تيار مستمر؛ مسافة الزحف> 15 مم، مسافة التخليص> 14 مم.

درجة التلوث Ⅱ، مجموعة المواد CTI Ⅰ؛ فئة الجهد الزائد Ⅲ، حتى 2 كم فوق مستوى سطح البحر.UL معلق.
