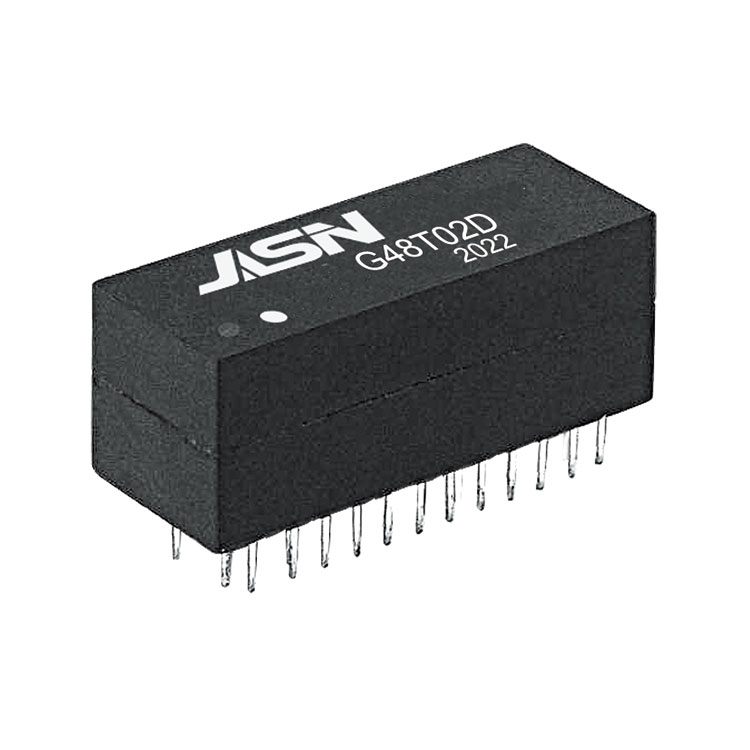

محول النبض

OCL:

350uH دقيقة. @ 100 كيلو هرتز / 0.1 فولت مع 8mA DC الانحياز

مرحبا بوت:

1500Vrms

نسبة الدوران:

1: 1 ± 3٪

LK:

0.5uH كحد أقصى @ 100 كيلو هرتز / 0.2 فولت

Cw / w

35PF ماكس @ 100 كيلو هرتز / 0.2 فولت

العاصمة:

1.2 أوم كحد أقصى

فقدان الإدراج:

1-100 ميجا هرتز: -1.0 ديسيبل كحد أقصى

عبر الحديث:

1-100 ميجا هرتز: -30 ديسيبل دقيقة

تعويض الخساره:

1-30 ميجا هرتز

40 ميجا هرتز

50 ميجا هرتز

60-80 ميجا هرتز

80-100 ميجا هرتز

-18 ديسيبل دقيقة

-14.4 ديسيبل كحد أدنى

-13.1 ديسيبل كحد أدنى

-12 ديسيبل دقيقة

-10 ديسيبل دقيقة
