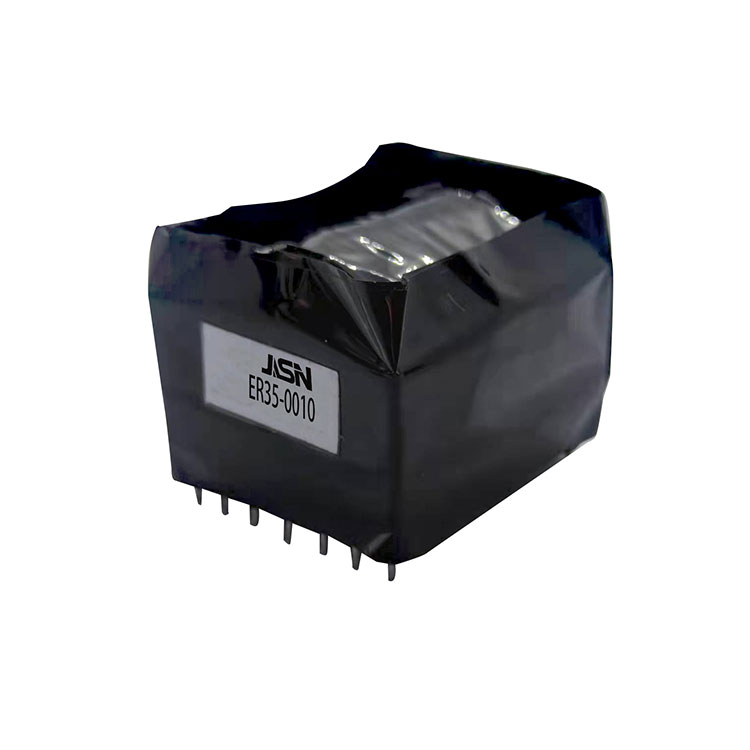

محول الطاقة

OCL:

دبوس 1-3 = 400 فائق التوهج ± 10٪. @ 100 كيلو هرتز / 0.1 فولت

LK:

دبوس 1-3 (قصير 8.910.11.12.13.14) = 4.0uH كحد أقصى 100 كيلو هرتز 0.1 فولت

نسبة الدوران:

16: 4: 12: 12: 4: 4: 16: 15 ± 3٪. @ 20 كيلو هرتز / 1.0 فولت

IR:

P-S: 100MÎ © Min DC500V.

PS-C: 100MÎ © Min DC500V.

مرحبا بوت:

PRI - SEC: 3600 فولت تيار متردد / 3 مللي أمبير / 6 ثوانٍ.

PRI - CORE: 1500V AC / 3mA / 6S.

SEC - CORE: 1500V AC / 3mA / 6S.
