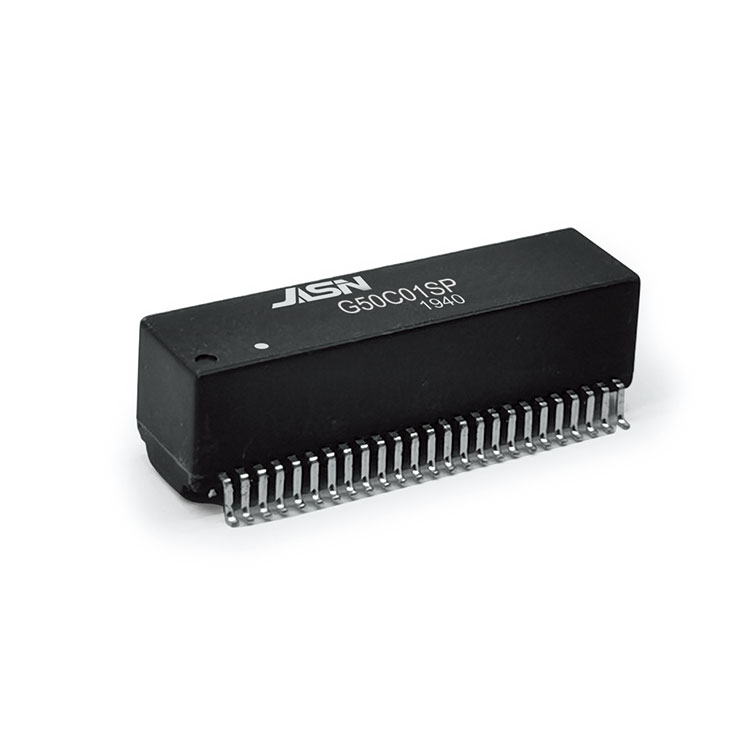

محول شبكة جيجابت

OCL:

350uH دقيقة. @ 100 كيلو هرتز / 0.1 فولت مع 8mA DC الانحياز

مرحبا وعاء:

1500Vrms

نسبة الدوران:

1CT: 1CT ± 3٪

LK:

0.5uH كحد أقصى @ 100 كيلو هرتز / 0.2 فولت

Cw / w

35pF ماكس @ 100 كيلو هرتز / 0.2 فولت

العاصمة:

1.2 أوم كحد أقصى

فقدان الإدراج:

1-100 ميجا هرتز: -1.0 ديسيبل كحد أقصى

عبر الحديث:

1-100 ميجا هرتز: -30 ديسيبل دقيقة

تعويض الخساره:

1-40 ميجا هرتز

40-80 ميجا هرتز

100 ميجا هرتز

-16 ديسيبل دقيقة

-10 + 20 لوغ (f / 80) ديسيبل كحد أدنى

-10 ديسيبل دقيقة
