ما الذي يجعل محول إشارة BMS ضروريًا في أنظمة إدارة البطارية الحديثة؟

A محول إشارة BMSتلعب دورًا حاسمًا في ضمان الاتصال الآمن والمستقر والدقيق ضمن أنظمة إدارة البطارية (BMS)، خاصة في التطبيقات ذات الجهد العالي والموثوقية العالية مثل السيارات الكهربائية وأنظمة تخزين الطاقة وحلول الطاقة الصناعية. مع تطور تقنيات البطاريات، يستمر الطلب على العزل الدقيق للإشارة وتقليل الضوضاء ونقل البيانات بشكل موثوق في النمو. تستكشف هذه المقالة كيفية عمل محولات إشارة BMS، وسبب أهميتها، وما هي التحديات التي تحلها، وكيف يمكن للمهندسين اختيار المكونات المناسبة لأداء النظام الأمثل. كما يوفر أيضًا رؤى عملية حول اعتبارات التصميم واستكشاف الأخطاء وإصلاحها والتطبيقات والاتجاهات المستقبلية لمساعدة المهندسين ومحترفي المشتريات على اتخاذ قرارات مستنيرة.

جدول المحتويات

• 1. مقدمة لمحولات إشارة BMS
• 2. دور في أنظمة إدارة البطارية
• 3. كيف يعمل محول إشارة BMS
• 4. الميزات والفوائد الرئيسية
• 5. أنواع محولات إشارة BMS
• 6. اعتبارات التصميم
• 7. التحديات المشتركة ونقاط الألم
• 8. دليل استكشاف الأخطاء وإصلاحها
• 9. التطبيقات عبر الصناعات
• 10. دليل الاختيار
• 11. أفضل ممارسات التثبيت
• 12. الاتجاهات المستقبلية
• 13. رؤية الشركة المصنعة
• 14. الأسئلة المتداولة

1. مقدمة لمحولات إشارة BMS

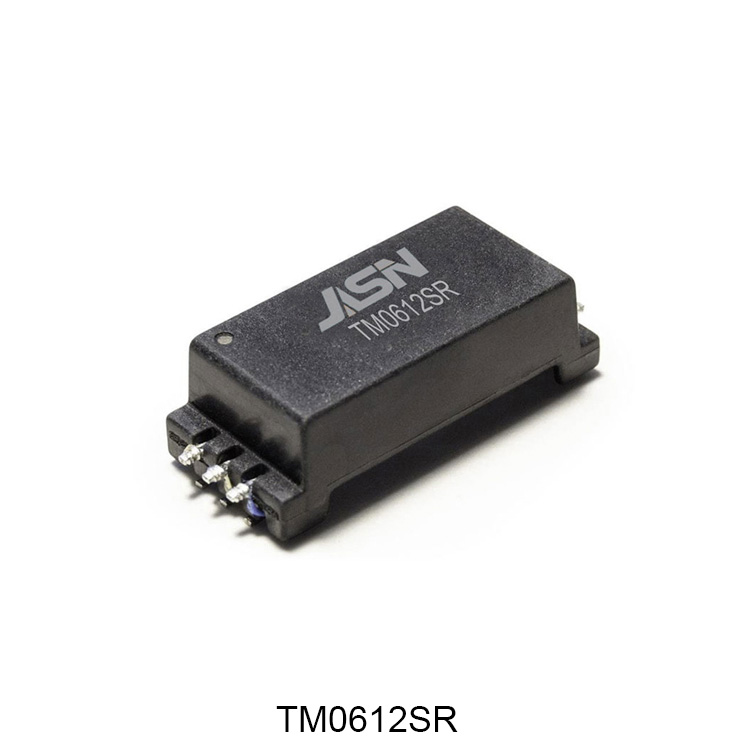

محول الإشارة BMS هو مكون مغناطيسي متخصص مصمم لنقل الإشارات الكهربائية بين الدوائر المختلفة مع الحفاظ على العزلة الغلفانية. وفي نظام إدارة البطارية، يضمن بقاء إلكترونيات التحكم الحساسة محمية من حزم البطاريات عالية الجهد. بدون هذا العزل، حتى الزيادات الطفيفة في الجهد يمكن أن تلحق الضرر بالنظام أو تؤدي إلى مخاطر تتعلق بالسلامة.

في أنظمة الطاقة الحديثة، حيث تهيمن بطاريات الليثيوم أيون على السيارات الكهربائية وتخزين الطاقة المتجددة، فإن سلامة الإشارة والسلامة الكهربائية أمر غير قابل للتفاوض. ويضمن محول إشارة BMS كلا الأمرين.

2. دور في أنظمة إدارة البطارية

أنظمة إدارة البطارية مسؤولة عن مراقبة الجهد ودرجة الحرارة والتيار وحالة الشحن عبر خلايا البطارية. يتيح محول إشارة BMS ما يلي:

• الاتصال الآمن بين مجالات الجهد العالي والجهد المنخفض
• عزل الضوضاء من دوائر التبديل
• نقل البيانات مستقرة في البيئات القاسية
• حماية المتحكمات الدقيقة وأجهزة الاستشعار

في السيارات الكهربائية، على سبيل المثال، يتم تجميع وحدات بطارية متعددة في سلسلة، مما يخلق مستويات جهد عالية. يضمن محول الإشارة بقاء إشارات المراقبة دقيقة وآمنة.

3. كيف يعمل محول إشارة BMS

يعمل محول إشارة BMS على الحث الكهرومغناطيسي. عندما تمر إشارة متناوبة عبر الملف الأولي، فإنها تولد مجالًا مغناطيسيًا، مما يؤدي إلى ظهور إشارة مقابلة في الملف الثانوي.

تضمن هذه العملية:

• لا يوجد اتصال كهربائي مباشر بين الدوائر
• العزل الفعال لمستويات الجهد
• تقليل التداخل الكهرومغناطيسي (EMI)

ومن خلال عزل الدوائر، فإنه يمنع الحلقات الأرضية ويعزز موثوقية النظام.

4. الميزات والفوائد الرئيسية

• ارتفاع الجهد العزلة:يحمي الأجهزة الإلكترونية الحساسة من ارتفاع الجهد العالي.
• فقدان إشارة منخفضة:يحافظ على سلامة البيانات في خطوط الاتصال.
• تصميم مدمج:مناسبة لتطبيقات BMS ذات المساحة المحدودة.
• استجابة عالية التردد:يدعم التحويل السريع للإشارات في الأنظمة الحديثة.
• الاستقرار الحراري:يؤدي بشكل موثوق في نطاقات درجات الحرارة واسعة.

5. أنواع محولات إشارة BMS

6. اعتبارات التصميم

عند تصميم أو اختيار محول إشارة BMS، يجب على المهندسين مراعاة ما يلي:

• متطلبات الجهد العزلة
• نطاق تردد التشغيل
• خصائص المواد الأساسية
• الأداء الحراري تحت الحمل
• متطلبات التدريع EMI

يمكن أن تؤدي خيارات التصميم السيئة إلى تشويه الإشارة أو ارتفاع درجة الحرارة أو فشل النظام.

7. التحديات المشتركة ونقاط الألم

على الرغم من مزاياها، تواجه محولات إشارة BMS العديد من التحديات الواقعية:

• تشويه الإشارة تحت التبديل عالي التردد
• التشبع الحراري في التصاميم المدمجة
• انهيار العزل في البيئات القاسية
• التداخل الكهرومغناطيسي من المكونات المجاورة

يمكن أن تؤثر هذه المشكلات على موثوقية النظام إذا لم تتم معالجتها أثناء مرحلتي التصميم والاختبار.

8. دليل استكشاف الأخطاء وإصلاحها

• فقدان الإشارة:التحقق من استمرارية اللف ومفاصل اللحام.
• ارتفاع درجة الحرارة:تحقق من ظروف التحميل ومستويات التشبع الأساسية.
• قضايا الضوضاء:تحسين التدريع وتخطيط التأريض.
• فشل الاتصال:فحص توافق التردد مع وحدة تحكم BMS.

9. التطبيقات عبر الصناعات

• المركبات الكهربائية (EV)
• أنظمة تخزين الطاقة (ESS)
• محولات الطاقة الشمسية
• أنظمة البطاريات الصناعية
• وحدات الطاقة الفضائية

10. دليل الاختيار

11. أفضل ممارسات التثبيت

• الحفاظ على تباعد تخطيط ثنائي الفينيل متعدد الكلور المناسب
• تجنب توجيه آثار التيار العالي بالقرب من مسارات الإشارة
• تأكد من تقنيات التأريض المناسبة
• استخدم التدريع للبيئات الحساسة لـ EMI

12. الاتجاهات المستقبلية

إن تطور محولات إشارة BMS مدفوع بالنمو السريع للتنقل الكهربائي وأنظمة الطاقة المتجددة. تشمل التطورات المستقبلية ما يلي:

• المحولات المصغرة عالية التردد
• تحسين المواد الأساسية المغناطيسية
• تكامل أعلى مع شرائح BMS الذكية
• تصاميم الكفاءة الحرارية المحسنة

13. رؤية الشركة المصنعة

للحصول على حلول محولات إشارة BMS عالية الجودة والموثوقة،جانسوم للإلكترونيات دونغقوان المحدودة توفر دعمًا هندسيًا متقدمًا وتصميمات مخصصة مصممة خصيصًا للتطبيقات الصناعية وتطبيقات السيارات. إذا كنت تقوم بتطوير أنظمة بطاريات من الجيل التالي وتحتاج إلى مكونات مستقرة لعزل الإشارة، فلا تتردد في القيام بذلك اتصل بناللاستشارات الفنية وحلول المنتجات.

14. الأسئلة المتداولة

ما هي الوظيفة الرئيسية لمحول إشارة BMS؟

إنه يوفر عزلًا كهربائيًا ونقلًا آمنًا للإشارة بين مجالات الجهد المختلفة في نظام إدارة البطارية.

أين يتم استخدامه عادة؟

يستخدم على نطاق واسع في السيارات الكهربائية وأنظمة تخزين الطاقة وأنظمة مراقبة البطاريات الصناعية.

لماذا العزلة مهمة؟

يمنع العزل تلف الجهد العالي، ويحسن السلامة، ويضمن نقل البيانات بدقة.

كيف أختار المحول المناسب؟

يجب عليك أن تأخذ في الاعتبار تصنيف الجهد، وتوافق التردد، والظروف الحرارية، وقيود حجم النظام.

هل يمكن أن تفشل محولات إشارة BMS؟

نعم، ولكن حالات الفشل نادرة عند تصميمها وتثبيتها بشكل صحيح. تشمل الأسباب الشائعة ارتفاع درجة الحرارة أو انهيار العزل أو تداخل EMI.

خاتمة:لا يعد محول إشارة BMS مجرد مكون سلبي ولكنه عامل تمكين أساسي للسلامة والأداء في أنظمة البطاريات الحديثة. إن دورها في ضمان سلامة الإشارة والعزل الكهربائي وموثوقية النظام يجعلها لا غنى عنها في التقنيات المعتمدة على الطاقة اليوم.
