ما هو المحث الحلقي ولماذا هو مهم في الإلكترونيات الحديثة؟

المحاثات حلقيةهي واحدة من المكونات السلبية الأكثر كفاءة والمستخدمة على نطاق واسع في الأنظمة الإلكترونية الحديثة. يوفر تصميمها الأساسي الفريد على شكل حلقة احتواءًا مغناطيسيًا فائقًا، وتداخلًا كهرومغناطيسيًا أقل، وكفاءة عالية في استخدام الطاقة مقارنة بالمحاثات التقليدية. تستكشف هذه المقالة ماهية المحث الحلقي، وكيف يعمل، ولماذا هو ضروري في إلكترونيات الطاقة، وكيفية اختيار النوع المناسب لتطبيقات مختلفة. كما أنه يسلط الضوء على التحديات المشتركة والتطبيقات الواقعية واعتبارات التصميم العملية لمساعدة المهندسين والمشترين ومطوري المنتجات على اتخاذ قرارات مستنيرة.

جدول المحتويات

• 1. فهم أساسيات الحث الحلقي
• 2. كيف يعمل مغو حلقية
• 3. المزايا الرئيسية على المحاثات التقليدية
• 4. المواد الأساسية وتأثيرها
• 5. تطبيقات العالم الحقيقي
• 6. كيفية اختيار المحث الحلقي المناسب
• 7. المشاكل الشائعة واستكشاف الأخطاء وإصلاحها
• 8. حلقية مقابل أنواع الحث الأخرى
• 9. اعتبارات التصميم للمهندسين
• 10. الاتجاهات المستقبلية في تكنولوجيا الحث
• 11. الأسئلة المتداولة
• 12. الاستنتاج
• 13. معلومات الشركة المصنعة والاتصال

1. فهم أساسيات الحث الحلقي

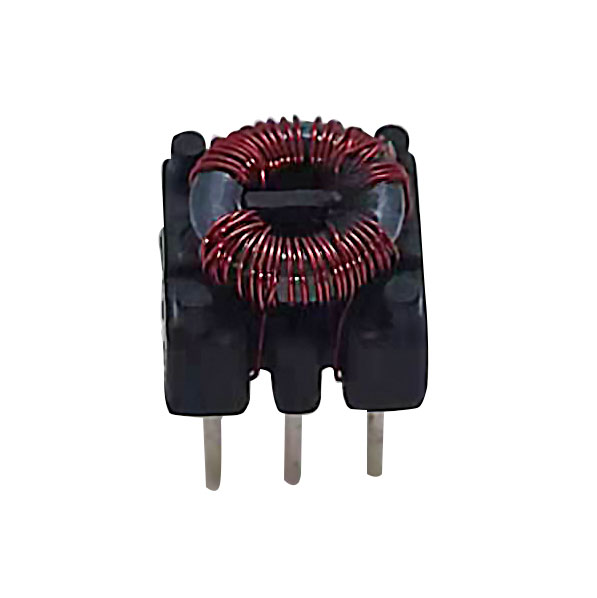

المحث الحلقي هو نوع من المحث على شكل كعكة أو حلقة (حلقية). يتكون من قلب مغناطيسي دائري ملفوف بسلك نحاسي. عندما يتدفق التيار الكهربائي عبر السلك، يتولد مجال مغناطيسي داخل القلب، مما يؤدي إلى تخزين الطاقة على شكل مغناطيسية.

على عكس محاثات الملف اللولبي التقليدية، فإن المجال المغناطيسي في التصميم الحلقي يقتصر إلى حد كبير داخل القلب. تعمل هذه الخاصية الفريدة على تقليل فقدان الطاقة والتداخل الكهرومغناطيسي (EMI) بشكل كبير، مما يجعلها مثالية للدوائر الإلكترونية عالية الأداء.

بعبارات بسيطة، تم تصميم مغو حلقي ل:

• تخزين الطاقة في مجال مغناطيسي
• تصفية الضوضاء الكهربائية
• استقرار التدفق الحالي في الدوائر

2. كيف يعمل مغو حلقية

يعتمد مبدأ عمل المحرِّض الحلقي على الحث الكهرومغناطيسي. عندما يتدفق التيار المتردد (AC) عبر الملف، فإنه يولد مجالًا مغناطيسيًا متغيرًا في القلب الحلقي. يؤدي هذا المجال المتغير إلى توليد جهد معاكس، يُعرف باسم الحث.

ويضمن شكل الحلقة المغلقة للقلب بقاء معظم التدفق المغناطيسي داخل المادة، مما يقلل من التسرب ويحسن الكفاءة.

تشمل مراحل العمل الرئيسية ما يلي:

1. يتدفق التيار من خلال اللف
2. يتشكل المجال المغناطيسي داخل الحلقي
3. يتم تخزين الطاقة في التدفق المغناطيسي
4. معارضة التغيير الحالي تعمل على استقرار سلوك الدائرة

إن تخزين الطاقة وإطلاقها بشكل متحكم فيه هو ما يجعل المحاثات الحلقية ضرورية في أنظمة تنظيم الطاقة.

3. المزايا الرئيسية على المحاثات التقليدية

تُفضل المحاثات الحلقية في العديد من الصناعات نظرًا لخصائصها الكهربائية والفيزيائية الفائقة. وفيما يلي المزايا الرئيسية:

• كفاءة عالية:انخفاض فقدان الطاقة بسبب الحد الأدنى من تدفق التسرب.
• التداخل الكهرومغناطيسي المنخفض:المجال المغناطيسي موجود داخل القلب.
• تصميم مدمج:محاثة أعلى في حجم مادي أصغر.
• أداء حراري أفضل:انخفاض توليد الحرارة تحت الحمل.
• اقتران مغناطيسي قوي:كفاءة نقل الطاقة بين اللفات.

هذه المزايا تجعل المحاثات الحلقية مفيدة بشكل خاص في مصادر الطاقة، والمعدات الصوتية، والإلكترونيات الصناعية.

4. المواد الأساسية وتأثيرها

يعتمد أداء المحرِّض الحلقي بشكل كبير على مادته الأساسية. تقدم المواد المختلفة خواص مغناطيسية واستجابات ترددية مختلفة.

5. تطبيقات العالم الحقيقي

تُستخدم المحاثات الحلقية على نطاق واسع في العديد من الصناعات نظرًا لكفاءتها وموثوقيتها.

• مصادر الطاقة في وضع التبديل (SMPS)
• مكبرات الصوت وتصفية الإشارات
• معدات الاتصالات السلكية واللاسلكية
• أنظمة طاقة المركبات الكهربائية
• محولات الطاقة المتجددة (الطاقة الشمسية وطاقة الرياح)
• أنظمة الأتمتة الصناعية

في كل من هذه التطبيقات، تلعب القدرة على تقليل التداخل الكهرومغناطيسي وتحسين كفاءة الطاقة دورًا حاسمًا في استقرار النظام وأدائه.

6. كيفية اختيار المحث الحلقي المناسب

يتطلب اختيار المحث الحلقي الصحيح دراسة متأنية للمعلمات الكهربائية والميكانيكية.

تشمل عوامل الاختيار الرئيسية ما يلي:

• قيمة الحث:يجب أن تتوافق مع متطلبات الدائرة
• التقييم الحالي:ينبغي التعامل مع الذروة والتيار المستمر
• المواد الأساسية:بناء على احتياجات التردد والكفاءة
• مقاومة العاصمة:تعمل المقاومة المنخفضة على تحسين الكفاءة
• تردد التشغيل:يجب أن تتماشى مع تصميم النظام

غالبًا ما يوازن المهندسون بين الحجم والتكلفة والأداء عند اختيار المكونات لتصميم الدوائر الأمثل.

7. المشاكل الشائعة واستكشاف الأخطاء وإصلاحها

على الرغم من موثوقيتها، قد تواجه المحاثات الحلقية بعض التحديات التشغيلية.

• التشبع:يحدث عندما يتجاوز التيار الحدود الأساسية
• ارتفاع درجة الحرارة:بسبب التيار الزائد أو سوء التهوية
• قضايا الضوضاء:في كثير من الأحيان بسبب اللف غير المناسب أو التدريع
• الإجهاد الميكانيكي:يمكن أن تلحق الضرر باللفات أثناء التثبيت

يمكن أن يؤدي التصميم المناسب والإدارة الحرارية إلى تقليل هذه المشكلات بشكل كبير.

8. حلقية مقابل أنواع الحث الأخرى

9. اعتبارات التصميم للمهندسين

عند دمج المحاثات الحلقية في الأنظمة الإلكترونية، يجب على المهندسين مراعاة جوانب التصميم المتعددة:

• كثافة اللف وجودة العزل
• مسارات التبديد الحراري
• عتبات التشبع المغناطيسي
• تخطيط ثنائي الفينيل متعدد الكلور لتقليل اقتران EMI
• استقرار التركيب الميكانيكي

يضمن النظام المصمم جيدًا الموثوقية على المدى الطويل والأداء الكهربائي الأمثل.

10. الاتجاهات المستقبلية في تكنولوجيا الحث

يستمر الطلب على الأنظمة الإلكترونية المدمجة وعالية الكفاءة في دفع الابتكار في تكنولوجيا الحث. تشمل التطورات المستقبلية ما يلي:

• مواد بلورية نانوية متقدمة لأداء منخفض للغاية في الخسارة
• تصميمات حلقية مصغرة عالية التردد
• التكامل مع وحدات الطاقة الذكية
• تحسين مواد اللف المقاومة للحرارة

ستدعم هذه التطورات تطبيقات الجيل التالي مثل التنقل الكهربائي والشبكات الذكية والأنظمة الصناعية المعتمدة على الذكاء الاصطناعي.

11. الأسئلة المتداولة

س 1: ما الذي يجعل المحاثات الحلقية أكثر كفاءة؟
تصميمها المغناطيسي ذو الحلقة المغلقة يقلل من تسرب التدفق، مما يحسن الكفاءة.

س2: هل يمكن استخدام المحرِّضات الحلقية في الدوائر عالية التردد؟
نعم، خاصة عند استخدام نوى الفريت أو البلورات النانوية.

س3: هل المحاثات الحلقية باهظة الثمن؟
قد تكون تكلفتها أعلى قليلاً من تكلفة المحاثات الأساسية ولكنها توفر أداءً وموثوقية أفضل.

س 4: ما هي الصناعات التي تستخدم المحاثات الحلقية أكثر من غيرها؟
قطاعات إلكترونيات الطاقة والسيارات والاتصالات والطاقة المتجددة.

س 5: كيف يمكنني تقليل الضوضاء في المحاثات الحلقية؟
تساعد تقنيات اللف المناسبة والتدريع واختيار المواد الصحيح على تقليل الضوضاء.

12. الاستنتاج

تعد المحاثات الحلقية عنصرًا حاسمًا في الإلكترونيات الحديثة، حيث تقدم كفاءة لا مثيل لها، وضغطًا، وأداءً كهرومغناطيسيًا. إن قدرتها على تثبيت التيار وتقليل التداخل تجعلها ضرورية في كل شيء بدءًا من الإلكترونيات الاستهلاكية وحتى الأنظمة الصناعية المتقدمة. إن فهم هيكلها ومبادئ عملها ومعايير الاختيار يسمح للمهندسين والمشترين بتحسين أداء النظام بشكل فعال.
